Ein Neubaugebiet im Dortmunder Norden zeigte nach dem Rekordsommer 2022 unerwartete Setzungen. Die oberflächennahen Schichten, meist Auenlehme und Flusssande der Emscher, hatten einen hohen Wassergehalt. Um das Bauvorhaben zu retten, setzten wir auf vertikale Dräns. Diese beschleunigen die Konsolidation enorm. Vorab prüfen wir die Durchlässigkeit des Bodens mit einem Permeabilitätsversuch im Feld. So vermeiden wir spätere Überraschungen. Die Kombination aus Dräns und Vorbelastung spart Zeit und Kosten. Gerade in Dortmund mit seinen wechselhaften quartären Sedimenten ist das ein bewährter Ansatz.
Vertikale Dräns verkürzen die Konsolidationszeit in Dortmunder Tonen um den Faktor 3 bis 5 – bei gleicher Endsetzung.
Angewandte Methodik in Dortmund
Typische technische Herausforderungen in Dortmund

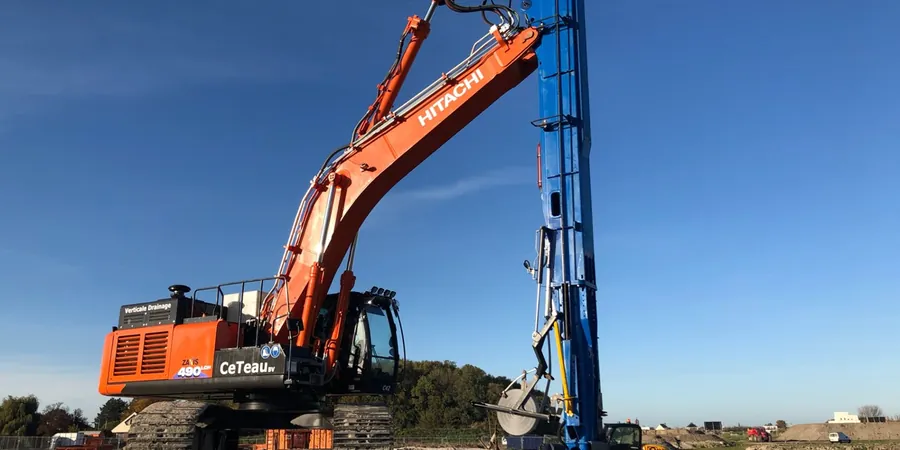

Auf der Baustelle in Dortmund-Scharnhorst stand der Bagger im tiefen Schluff. Der Einbau der Dräns erfolgte mit einer Rüttelsonde. Dabei darf der Drän nicht abknicken. Ein häufiger Fehler ist die unzureichende Anbindung an die horizontale Dränage. Dann staut sich das Wasser. Wir kontrollieren das mit Piezometern. Bei zu schneller Belastung kann der Porenwasserdruck steigen. Das Risiko eines hydraulischen Grundbruchs besteht dann. Deshalb überwachen wir den Konsolidationsgrad kontinuierlich.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
E-Mail: kontakt@geotechnik.sbsUnsere Leistungen
Wir bieten zwei spezialisierte Leistungen zur Bemessung und Installation vertikaler Dräns in Dortmund an.
Geotechnische Erkundung und Parameterermittlung
Bodenaufschlüsse, Triaxialversuche und Konsolidationsversuche zur Bestimmung von ch und cv. Laboruntersuchungen zur Kornverteilung und Durchlässigkeit. Alles nach DIN 18130.
Bemessung und Installationsüberwachung
Berechnung des optimalen Dränabstands und der Vorbelastungshöhe. Baubegleitung bei der Rüttelinstallation. Kontinuierliche Setzungs- und Porenwasserdruckmessung.
Häufig gestellte Fragen
Was kostet die Bemessung von vertikalen Dräns in Dortmund?
Die Kosten für die Bemessung und geotechnische Erkundung liegen zwischen 670 und 2.170 Euro, abhängig von Anzahl der Aufschlüsse und Laborversuche. Bei größeren Projekten sinkt der Stückpreis.
Welche Bodenarten in Dortmund sind für vertikale Dräns geeignet?
Am besten geeignet sind schluffige Tone und tonige Schluffe, wie sie in den Emschertälern und im Dortmunder Norden vorkommen. Reine Sande benötigen keine Dräns. Organische Böden erfordern eine Voruntersuchung.
Wie lange dauert die Konsolidation mit vertikalen Dräns?
Bei einem Dränabstand von 2 Metern und einer Schichtmächtigkeit von 10 Metern sinkt die Konsolidationszeit von mehreren Jahren auf etwa 3–6 Monate. Der genaue Wert hängt vom Konsolidationsbeiwert ch ab.
Welche Normen gelten für die Bemessung in Dortmund?
Maßgeblich ist der Eurocode 7 mit dem nationalen Anhang DIN EN 1997-1/NA. Die DGGT-Empfehlung für Baugrundverbesserung ergänzt die Vorgehensweise. Lokale Erfahrungen aus dem Ruhrgebiet fließen ein.
Kann ich vertikale Dräns auch bei bestehenden Gebäuden nachrüsten?
Ja, das ist möglich. Wir setzen dann kleinere Rüttelgeräte ein. Die Dräns werden von der Seite oder durch Bohrungen im Keller eingebracht. Eine vorherige Zustandsanalyse des Fundaments ist Pflicht.
